=> klicken Sie auf die Abbildung
Versionen
|
|
|

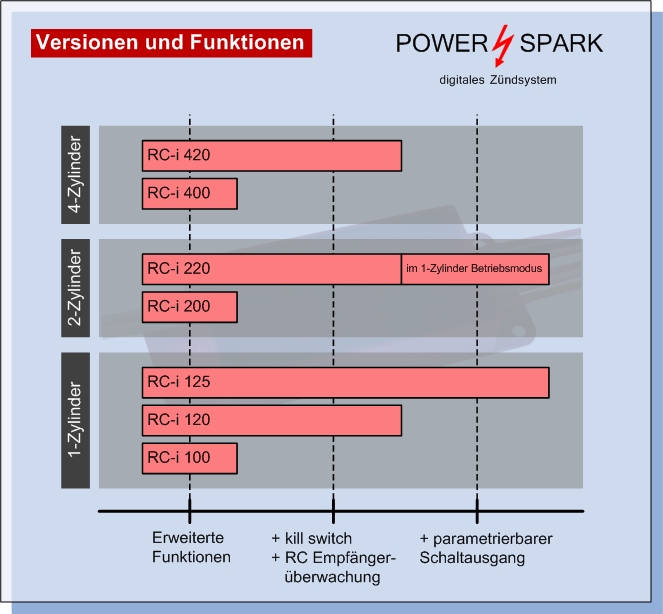

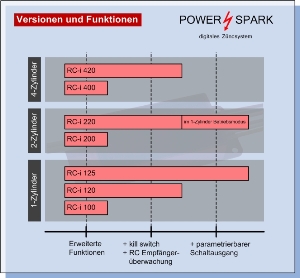

| Versionen und
Funktionen im Überblick => klicken Sie auf die Abbildung |
Preise ab 01.09.2021
| Abbildung | Artikelnr. | Beschreibung |
Preis ohne Sensor SE-1 |
|
|

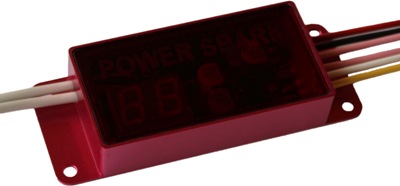

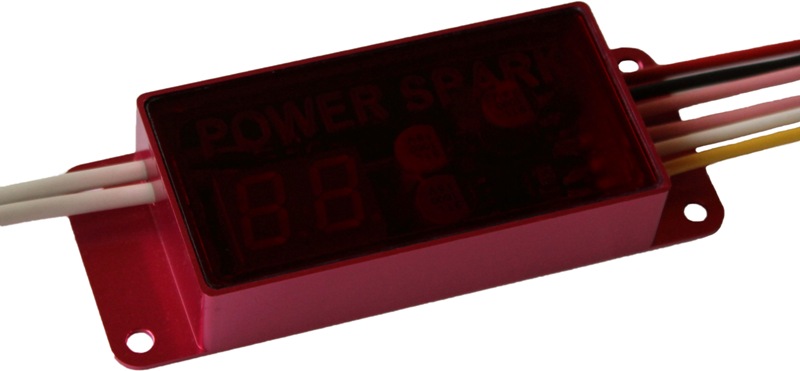

POWER SPARK
|
CE-i 100 | 1- Zylinder
für 12V Anwendungen (Kart, Motorrad) |
135 € |
|
| CE-i 200 | 2- Zylinder
für 12V Anwendungen (Kart, Motorrad) ■ für Twin & Boxer (0/180° Zündversatz) |
167 € |
||
| RC-i 100 | 1- Zylinder |
135 € |
||
| RC-i 120 | 1- Zylinder
mit Diagnosefunktionen ■ mit kill switch Funktion, Empfängerüberwachung, etc. |
156 € | ||
| RC-i 125 | 1- Zylinder
mit Diagnosefunktionen ■ mit kill switch Funktion, Empfängerüberwachung, etc. ■ mit parametrierbarem Schaltausgang |
167 € | ||
| RC-i 200 | 2-
Zylinder ■ für Twin & Boxer (0/180° Zündversatz) |
167 € | ||
| RC-i 220 | 2- Zylinder
mit Diagnosefunktionen ■ für Twin & Boxer (0/180° Zündversatz) ■ mit kill switch Funktion, Empfängerüberwachung, etc. |
188 € | ||
|

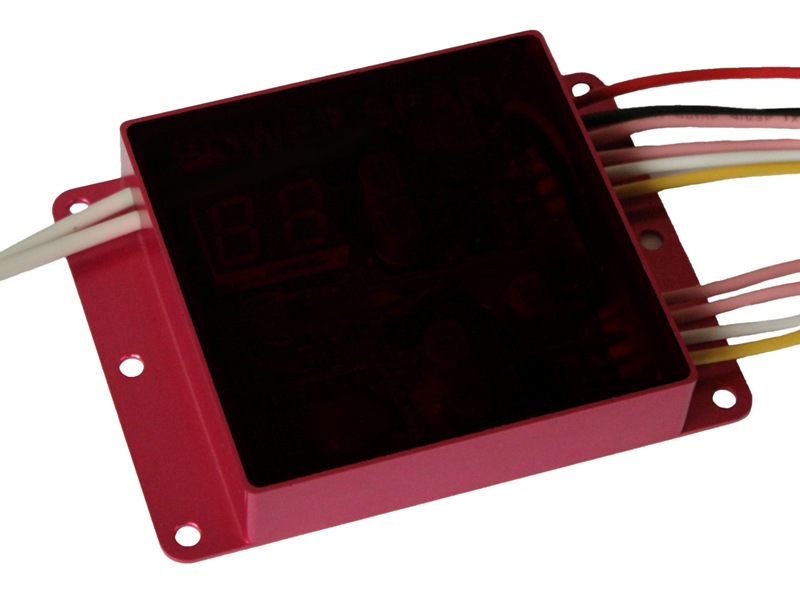

POWER SPARK
|
RC-i 400 | 3- & 4- Zylinder ■ für Doppel-Twin & Doppel-Boxer (0/180° Zündversatz) |
285 € | |
| RC-i 420 | 3- & 4- Zylinder
mit Diagnosefunktionen ■ für Doppel-Twin & Doppel-Boxer (0/180° Zündversatz) ■ mit kill switch Funktion, Empfängerüberwachung, ... |
295 € | ||
| RC-i 421 | 4- Zylinder
mit Diagnosefunktionen ■ für Vierzylinder (90° Zündversatz) ■ mit kill switch Funktion, Empfängerüberwachung, ... |
295 € | ||
| RC-i 422 | 3- Zylinder
mit Diagnosefunktionen ■ für Dreizylinder (120° Zündversatz) ■ mit kill switch Funktion, Empfängerüberwachung, ... |
295 € | ||
| Lieferumfang: | ■
POWER SPARK ■ Programmiermagnet ■ Gebermagnet (falls kein Schwungrad bestellt) ■ Flachsicherung mit Sicherungshalter ■ deutschsprachige Einbau- und Bedienungsanleitung |
|||
| zum Betrieb der POWER SPARK erforderlich, wenn kein integrierter Drehzahlsensor mitbestellt | ||||
 |

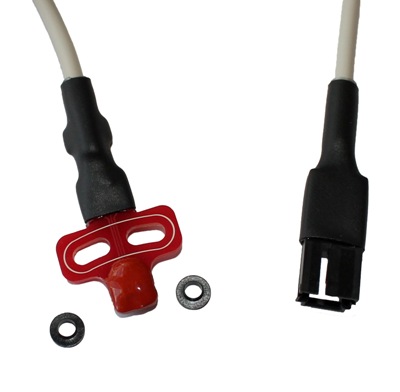

SE-1 |
Drehzahlgeber bestehend aus ■ Drehzahlgeber mit 35cm Kabel ■ 2x Unterleghülsen |
17 € | |
|
Alle Preise incl. 19% MwSt. Die Export-Preise für nicht EU-Kunden finden Sie in der englischen Version unserer Homepage. |
||||
Versionen und Funktionen im Überblick
| Version | |||||||||||||
| Merkmal |
CE-i 100 |
CE-i 200 |
RC-i 100 |
RC-i 120 |
RC-i 125 |
RC-i 200 | RC-i 220 | RC-i 400 | RC-i 420 | RC-i 421 | RC-i 422 | ||
| Motor | Zylinderanzahl | 1 | 2 | 1 | 1 | 1 | 2 | 2 | 3 & 4 | 3 & 4 | 4 | 3 | |
| Zündversatz bei Mehrzylinder | - | 0°,180° | - | - | - | 0°,180° | 0°,180° | 0°,180° | 0°,180° | 90° | 120° | ||
| gleichmäßig starker Zündfunken über den Drehzahlbereich | x | x | x | x | x | x | x | x | x | x | x | ||
| Drehzahl bis 30000min-1 | x | x | x | x | x | x | x | x | x | x | x | ||
| Betriebsspannungsbereich | 11-13V | 11-13V | 4-12V | 4-12V | 4-12V | 4-12V3) | 4-12V3) | 4-12V3) | 4-12V3) | 4-12V3) | 4-12V3) | ||
| Zündung erst ab Mindestdrehzahl | x | x | x | x | x | x | x | x | x | x | x | ||
| Funktionen | 2-stelliges, leuchtstarkes LED-Display | x | x | x | x | x | x | x | x | x | x | x | |
| Bedienung mit Programmiermagnet | x | x | x | x | x | x | x | x | x | x | x | ||
| Auswahl von 10 vorprogrammierten Zündkennlinien | x | x | x | x | x | x | x | x | x | x | x | ||
| Erstellen von 5 eigenen Zündkennlinien | x | x | x | x | x | x | x | x | x | x | x | ||
| Anzeige der aktuellen Motordrehzahl | x | x | x | x | x | x | x | x | x | x | x | ||
| Anzeige der maximal erreichten Drehzahl | x | x | x | x | x | x | x | x | x | x | x | ||
| Anzeige der Betriebsstunden des Motors | x | x | x | x | x | x | x | x | x | x | x | ||
| 2.te
Zündendstufe als Schaltausgang nutzbar (drehzahlabhängig oder bei Motorabschaltung) |
- | x | - | - | x | x | x | - | - | - | - | ||
| Einstellen eines Drehzahllimits | x | x | x | x | x | x | x | x | x | x | x | ||
| Diagnose | Überwachung der Akkuspannung | x | x | x | x | x | x | x | x | x | x | x | |
| - Warnung bei niedriger Akkuspannung durch Zündaussetzer | x | x | x | x | x | x | x | x | x | x | x | ||
| - Abschalten des Motors bei Unterspannung | x | x | x | x | x | x | x | x | x | x | x | ||
| Überwachung des Servosignals des Empfängers | - | - | - | x | x | - | x | - | x | x | x | ||
| - "KILL SWITCH" Funktionalität | - | - | - | x | x | - | x | - | x | x | x | ||
| - frei definierbares Überwachungsfenster => FAILSAFE off | - | - | - | x | x | - | x | - | x | x | x | ||
| Überwachung der Akkuspannung des Empfängers | - | - | - | x | x | - | x | - | x | x | x | ||
| - Warnung bei niedriger Akkuspannung durch Zündaussetzer | - | - | - | x | x | - | x | - | x | x | x | ||
| - Abschalten des Motors bei Unterspannung, Kabelbruch | - | - | - | x | x | - | x | - | x | x | x | ||
|
Technische Daten |
rot eloxiertes, gefrästes Aluminiumgehäuse | x | x | x | x | x | x | x | x | x | x | x | |
| wasserdichtes Gehäuse | x | x | x | x | x | x | x | x | x | x | x | ||
| Steckverbindung zum Drehzahlgeber vergoldet | x | x | x | x | x | x | x | x | x | x | x | ||
| Abmessungen ohne Flansch (L x B) | 82x42 | 82x42 | 82x42 | 82x42 | 82x42 | 82x42 | 82x42 | 82x82 | 82x82 | 82x82 | 82x82 | ||
| Höhe | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | ||
| Gewicht ca. [g] | ~100 | ~110 | ~100 | ~100 | ~110 | ~110 | ~110 | ~195 | ~195 | ~195 | ~195 | ||
3) bei Mehrzylinderversionen und hoher Drehzahl (>20000min-1) sollte die Versorgungsspannung min. 9V betragen
